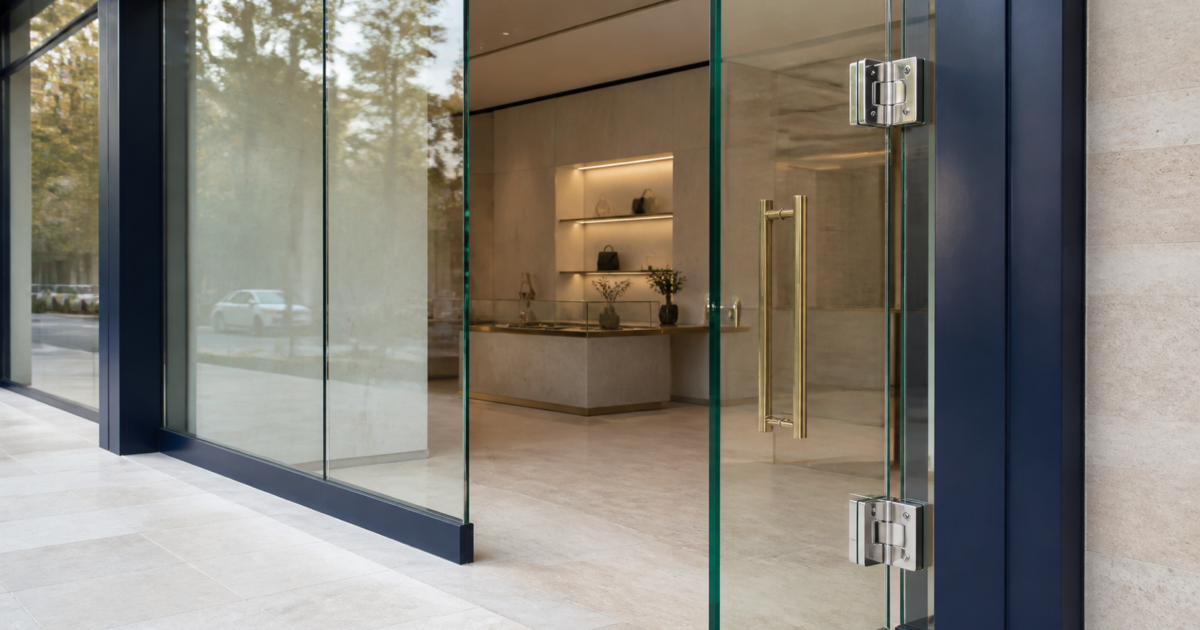

خلاصه پاسخ: برای بسیاری از دربهای فریملس و ویترینهای تجاری، شیشه سکوریت ۱۰ میلیمتر نقطه شروع رایجی است؛ اما انتخاب نهایی را باید با ابعاد پنل، ثابت یا متحرک بودن، وزن شیشه، ظرفیت یراق و شرایط برخورد یا باد هماهنگ کرد. ۱۲ میلیمتر همیشه «ایمنتر» نیست، چون وزن بیشتری به لولا، استوپ یا ریل تحمیل میکند. ۸ میلیمتر نیز فقط وقتی انتخاب مناسبی است که ابعاد، مهار و سیستم نصب آن را پشتیبانی کنند.
در این راهنما، «رایج» بودن ۱۰ میلیمتر یک مشاهده از بازار اجرای فروشگاهی و نتایج فارسی بررسیشده است، نه عدد الزامآور یک استاندارد. تأیید نهایی باید بر اساس مشخصات همان پروژه و محدودیتهای سازنده یراق انجام شود.
نتیجه در یک نگاه
- درب فریملس معمولی: ۱۰ میلیمتر اغلب نقطه شروع بررسی است.
- پنل ثابت کوچک و مهارشده: ۸ یا ۱۰ میلیمتر میتواند مطرح باشد.
- پنل بزرگ، لبه آزاد یا بار ویژه: ضخامت و نوع شیشه باید محاسبه شود؛ گاهی ۱۲ میلیمتر یا شیشه لمینت لازم است.
- قبل از تولید: ابعاد نهایی، سوراخکاری، نوع یراق، جهت بازشو و مسیر حمل باید قطعی باشد.
این راهنما برای تصمیم اولیه نوشته شده است، نه جایگزین محاسبه مهندسی یا بازدید محل. در پروژههایی با دهانه بزرگ، اختلاف تراز، باد قابلتوجه، خطر سقوط، الزام ضدنفوذ یا تردد بسیار بالا، مشخصات نهایی باید توسط مجری یا طراح واجد صلاحیت تأیید شود.
چرا انتخاب ضخامت فقط با گفتن «درب مغازه» ممکن نیست؟
دو پنل شیشهای با ضخامت یکسان میتوانند رفتار کاملاً متفاوتی داشته باشند. یک لت باریک که از دو نقطه مناسب مهار شده، با یک لت عریض و بلند که وزن آن روی دو لولا قرار میگیرد برابر نیست. همین تفاوت برای ویترین ثابت نیز وجود دارد: پنلی که چهار لبه آن داخل پروفیل است، شرایط دیگری نسبت به پنل فریملس با لبه آزاد دارد.
برای انتخاب درست، این پنج داده باید کنار هم دیده شوند:
- عرض و ارتفاع واقعی پنل، نه فقط مساحت کل دهانه؛
- ثابت یا متحرک بودن و نوع حرکت: لولایی، ریلی یا اتوماتیک؛
- تعداد و محل نقاط مهار مانند لولا، بست، ریل و پروفیل؛
- میزان تردد و احتمال برخورد با لبه یا سطح شیشه؛
- شرایط محل شامل باد، اختلاف تراز، مجاورت با پله و نیاز امنیتی.
به همین دلیل، عبارت «۱۰ میل برای همه مغازهها» یک میانبُر فروش است، نه یک مشخصات فنی کامل. صفحه شیشه سکوریت مغازه نیز تصمیم را بر اساس دهانه، نوع درب و یراق توضیح میدهد.
مقایسه ۸، ۱۰ و ۱۲ میلیمتر برای درب و ویترین
وزن شیشه تخت تقریباً بهازای هر میلیمتر ضخامت، ۲٫۵ کیلوگرم در هر مترمربع است. این رابطه در واژهنامه فنی Pilkington نیز آمده است. بنابراین افزایش ضخامت فقط به معنی افزایش ماده نیست؛ مستقیماً بار یراق و زیرسازی را بیشتر میکند.
| ضخامت | وزن تقریبی هر مترمربع | کاربردی که معمولاً بررسی میشود | نکته تصمیم |
|---|---|---|---|
| ۸ میلیمتر | ۲۰ کیلوگرم | پنل ثابت کوچک یا سیستم قابدار مشخص | برای درب فریملس بزرگ، انتخاب پیشفرض نیست |
| ۱۰ میلیمتر | ۲۵ کیلوگرم | بسیاری از دربهای فریملس، ویترین و پارتیشن تجاری | نقطه شروع رایج؛ باید با ظرفیت یراق تطبیق داده شود |
| ۱۲ میلیمتر | ۳۰ کیلوگرم | پنل بزرگتر یا پروژه با نیاز مکانیکی ویژه | سنگینتر است؛ لولا، استوپ، ریل و زیرسازی باید توان آن را داشته باشند |
مثلاً یک لت ۱×۲٫۲ متر از شیشه ۱۰ میلیمتر حدود ۵۵ کیلوگرم وزن دارد؛ همان لت با ضخامت ۱۲ میلیمتر حدود ۶۶ کیلوگرم میشود. این ۱۱ کیلوگرم اختلاف، روی انتخاب و عمر یراق بیاثر نیست. برای شناخت مشخصات محصول رایج، صفحه شیشه سکوریت ۱۰ میلیمتر را ببینید.
آیا شیشه ضخیمتر همیشه مقاومتر و بهتر است؟
ضخامت بیشتر میتواند ظرفیت مکانیکی پنل را افزایش دهد، اما «بهتر بودن» نتیجه کل سیستم است. اگر یراق برای وزن پنل انتخاب نشده باشد، ضخامت بیشتر ممکن است افتادگی، فشار روی محور، رگلاژ مکرر یا ضربه شدیدتر هنگام بستهشدن ایجاد کند. از سوی دیگر، کمکردن ضخامت برای کاهش هزینه میتواند خمش و حساسیت سیستم را بالا ببرد.
پس هدف، بیشترین ضخامت نیست؛ کمترین مشخصات ایمنی و عملکردیِ تأییدشده برای همان دهانه و همان سیستم است.
گام اول: ابعاد هر لت را جداگانه ثبت کنید
اندازهگیری باید برای هر قطعه انجام شود: عرض، ارتفاع، محل سوراخها، فاصله تا کف، محل دستگیره و جهت بازشو. در ویترین چندتکه، فقط گفتن «دهانه چهار متر است» کافی نیست؛ باید مشخص باشد این دهانه به چند جام تقسیم میشود و هر جام از چند لبه مهار خواهد شد.
شیشه سکوریت پس از عملیات حرارتی قابل برش، سوراخکاری یا پرداخت لبه نیست. Pilkington Toughened Glass صریحاً میگوید برش، سوراخکاری و پرداخت لبه باید پیش از سکوریت انجام شود. به همین دلیل یک خطای چندمیلیمتری در نقشه یراق ممکن است به تولید دوباره جام منجر شود.
برای برآورد اولیه، این اطلاعات را آماده کنید:
- عرض و ارتفاع هر جام بر حسب میلیمتر؛
- عکس روبهرو و عکس کف و سقف دهانه؛
- جنس زیرسازی و محل اتصال یراق؛
- جهت بازشو و فضای آزاد حرکت درب؛
- وجود کرکره، تابلو، پله یا اختلاف تراز؛
- مسیر حمل از ورودی ساختمان تا محل نصب.
گام دوم: وزن پنل را با ظرفیت یراق تطبیق دهید
یک فرمول ساده برای تخمین وزن شیشه تکجداره وجود دارد:
وزن تقریبی پنل (کیلوگرم) = مساحت (مترمربع) × ضخامت (میلیمتر) × ۲٫۵
این محاسبه، ظرفیت واقعی سازه یا شیشه را تعیین نمیکند؛ فقط کمک میکند یراق نامتناسب زودتر شناسایی شود. ظرفیت مجاز لولا، استوپ یا ریل باید از کاتالوگ همان مدل خوانده شود و با وزن، عرض لت و تعداد سیکل بازوبستهشدن تطبیق داده شود.
اگر مجری فقط ضخامت را اعلام میکند اما درباره مدل یراق، ظرفیت وزنی و زیرسازی پاسخی ندارد، مشخصات سفارش هنوز کامل نیست. در صفحه قیمت درب شیشه سکوریت عوامل یراق، نوع بازشو و ابعاد در کنار شیشه بررسی شدهاند.
گام سوم: نوع درب را در تصمیم وارد کنید
درب لولایی فریملس
در درب لولایی، وزن لت به لولا یا استوپ منتقل میشود و عرض لت روی گشتاور واردشده اثر دارد. برای بسیاری از لتهای متعارف، ۱۰ میلیمتر رایج است؛ اما عدد نهایی باید با حداکثر وزن و عرض مجاز یراق کنترل شود. جای سوراخها، فاصله سوراخ تا لبه و کیفیت پرداخت لبه نیز بهاندازه ضخامت مهماند.
درب ریلی دستی
در سیستم ریلی، وزن پنل روی هنگرها و ریل قرار میگیرد. ظرفیت هر واگن، تعداد هنگرها، طول ریل و سختی زیرسازی باید مشخص باشد. شیشه سنگینتر بدون تقویت اتصال ریل، راهحل ایمنتری ایجاد نمیکند. همچنین همپوشانی لتها، ضربهگیر انتهای مسیر و راهنمای کف باید در نقشه تولید دیده شوند.
درب اتوماتیک
در درب اتوماتیک، مشخصات اپراتور و فریم سازنده اولویت دارد. وزن هر لت، سرعت حرکت، تعداد سیکل و سنسورها یک مجموعهاند. ضخامت یا نوع شیشه را نباید مستقل از دیتاشیت اپراتور تغییر داد.
گام چهارم: برای ویترین ثابت، نحوه مهار لبهها را بررسی کنید
ویترین ثابت الزاماً سادهتر از درب نیست. پنل بزرگ، لبه آزاد، نصب بیرونی یا قرارگیری در معرض باد میتواند طراحی جداگانه بخواهد. این پرسشها را پاسخ دهید:
- شیشه داخل پروفیل پیوسته است یا با بست نقطهای نگه داشته میشود؟
- چند لبه واقعاً مهار شدهاند؟
- پنل در طبقه همکف است یا خطر سقوط به تراز پایینتر وجود دارد؟
- آیا شیشه نقش جانپناه یا محافظ سقوط دارد؟
- آیا روی سطح بزرگ شفاف، نشانه دیداری نصب میشود؟
راهنمای رسمی Approved Document K شیشه در درها و نواحی نزدیک کف یا در را محل بحرانی برخورد میداند. همین راهنما برای سطوح شفاف بزرگ در فروشگاهها، نشانهگذاری دیداری دائمی با کنتراست مناسب را توصیه میکند تا افراد شیشه را ببینند. حتی اگر مقررات محلی پروژه متفاوت باشد، اصل جلوگیری از برخورد مستقیم برای ویترین شفاف مهم است.
برای نمای بیرونی و پنلهای بزرگ، به راهنمای قیمت شیشه سکوریت نما مراجعه کنید؛ آن صفحه عوامل باد، زیرسازی و نوع سیستم را جدا از یک ویترین داخلی بررسی میکند.
گام پنجم: بین سکوریت و لمینت اشتباه نکنید
شیشه سکوریت و شیشه لمینت دو مسئله متفاوت را حل میکنند. شیشه کاملاً سکوریت در صورت شکست به قطعات کوچکتر تبدیل میشود؛ این الگوی شکست معمولاً خطر بریدگی شدید را نسبت به شیشه معمولی کم میکند. صفحه مستقیم CPSC درباره استاندارد اجباری شیشههای معماری دامنه کاربرد آن را برای درهای داخلی و خارجی و درهای شیشهای کشویی توضیح میدهد.
لمینت با لایه میانی طراحی میشود تا قطعات شکسته را کنار هم نگه دارد. Pilkington Optilam توضیح میدهد که در شکست، خردهها به لایه میانی میچسبند و احتمال فروریختن شیشه از بازشو کمتر میشود. وقتی کنترل ریزش، حفظ یکپارچگی پس از شکست، خطر سقوط یا تأخیر در نفوذ مهم است، صرفاً ضخیمترکردن یک جام سکوریت ممکن است پاسخ مناسبی نباشد و ترکیب لمینت باید بررسی شود.
به بیان ساده:
- هدف اصلی الگوی شکست کمخطرتر: سکوریت میتواند مناسب باشد.
- هدف اصلی ماندن قطعات پس از شکست: لمینت را بررسی کنید.
- هدف ضدسرقت یا ضدگلوله: فقط نام «سکوریت» یا یک ضخامت بالا کافی نیست؛ محصول باید برای سطح عملکرد موردنظر طراحی و مستند شده باشد.
چکلیست پیش از سفارش شیشه درب یا ویترین
پیش از تأیید تولید، این موارد را روی یک نقشه یا پیشفاکتور مکتوب کنید:
- [ ] ابعاد نهایی هر جام و تلرانس نصب
- [ ] ضخامت و نوع شیشه: شفاف، سوپرکلیر، دودی یا ساتینا
- [ ] سکوریت تکلایه یا ترکیب لمینت
- [ ] پرداخت تمام لبههای نمایان
- [ ] محل، قطر و شکل تمام سوراخها و برشها
- [ ] مدل، برند و ظرفیت وزنی یراق
- [ ] جهت و زاویه بازشو یا طول حرکت ریلی
- [ ] زیرسازی کف، سقف و دیوار
- [ ] قفل شبانه، کرکره و تداخل با تابلو
- [ ] نشانه دیداری روی شیشه شفاف
- [ ] مسیر حمل، فضای چرخش و امکان ورود جام
- [ ] مسئولیت اندازهگیری نهایی، رگلاژ و خدمات پس از نصب
اگر هنوز ابعاد قطعی نیست، از ثبت سفارش تولید خودداری کنید. میتوانید ابتدا از صفحه ثبت سفارش اطلاعات پروژه را کامل کنید یا پاسخ پرسشهای عمومی را در سؤالات متداول ببینید.
پنج خطای پرهزینه در انتخاب ضخامت
۱. انتخاب فقط براساس متراژ
دو پنل با مساحت یکسان اما نسبت عرض به ارتفاع متفاوت، رفتار یکسانی ندارند. ابعاد هر لت و نوع مهار باید جداگانه بررسی شود.
۲. ضخیمترکردن شیشه بدون تغییر یراق
تبدیل ۱۰ به ۱۲ میلیمتر، وزن را حدود ۲۰ درصد افزایش میدهد. اگر لولا یا ریل همان قبلی بماند، ممکن است کل سیستم نامتعادل شود.
۳. قطعیکردن سوراخها پیش از انتخاب یراق
هر لولا، قفل و دستگیره نقشه برش خودش را دارد. اول مدل دقیق یراق انتخاب میشود، بعد نقشه شیشه تأیید میشود.
۴. فرض «نشکن بودن»
سکوریت نشکن مطلق نیست. ضربه و آسیب لبه میتواند آغازگر شکست باشد؛ راهنمای فنی Pilkington درباره شکست سکوریت نیز آسیب ناشی از ضربه را از علتهای متداول شکست معرفی میکند. نصب نامناسب یا تماس سخت شیشه با فلز نیز باید در جزئیات اجرایی حذف شود. اصطلاح درستتر، شیشه ایمنی حرارتدیده است.
۵. نادیدهگرفتن دید شیشه
شیشه بسیار شفاف ممکن است در مسیر رفتوآمد دیده نشود. لوگو، نوار یا نشانه با کنتراست کافی بخشی از ایمنی بهرهبرداری است، نه صرفاً تزئین.
جمعبندی: از ۱۰ میلیمتر شروع کنید، با سیستم نهایی کنید
برای یک درب یا ویترین تجاری متعارف، ۱۰ میلیمتر نقطه شروع منطقی برای گفتوگو است؛ نه نسخه آماده برای هر پروژه. تصمیم نهایی باید با اندازه هر پنل، وزن محاسبهشده، نوع حرکت، ظرفیت یراق، مهار لبهها و ریسک محل هماهنگ شود. اگر نیاز پروژه حفظ قطعات پس از شکست یا مقاومت امنیتی است، نوع لایهبندی از خود ضخامت مهمتر میشود.
تحریریه فنی شیشه سکوریت اسماعیلی این راهنما را با مرور منابع فنی تولیدکنندگان شیشه، استاندارد ایمنی شیشه معماری و نتایج فارسی بازار تدوین کرده است. برای انتخاب اجرایی، عکس دهانه، ابعاد تقریبی و نوع بازشو را همراه درخواست خود ارسال کنید تا پیش از تولید، ترکیب شیشه و یراق یکجا بررسی شود.
بازبینی علمی و محتوایی: ۱۴۰۵/۰۶/۰۷
نویسنده: تحریریه فنی شیشه سکوریت اسماعیلی
یادداشت: الزامات مقرراتی هر پروژه باید با ضوابط محل اجرا و نظر طراح/مجری مسئول تطبیق داده شود.
منابع
- Pilkington Toughened GlassPilkington
- Glassary - Weight of glassPilkington
- Mandatory Safety Standard for Architectural Glazing MaterialsU.S. Consumer Product Safety Commission
- Pilkington Optilam laminated safety glassPilkington
- Approved Document K - Protection from collision and impactUK Government
سؤالات متداول
برای بسیاری از دربهای فریملس تجاری، ۱۰ میلیمتر رایج است؛ اما عدد نهایی باید با ابعاد، وزن پنل و ظرفیت یراق تطبیق داده شود.
ممکن است برای پنل کوچک و مهارشده مناسب باشد، اما ابعاد، تعداد لبههای مهار، محل نصب و بارهای واردشده باید بررسی شوند.
نه لزوماً. شیشه ۱۲ میلیمتر سنگینتر است و یراق و زیرسازی قویتری میخواهد. ایمنی نتیجه کل سیستم است.
خیر. همه برشها، سوراخها و پرداخت لبه باید پیش از عملیات سکوریت انجام شوند.
خیر. الزام ضدنفوذ باید با شیشه لمینت یا سامانه امنیتی دارای رده عملکرد مشخص، همراه با فریم و اتصالات سازگار پاسخ داده شود.
تقریباً ۲۵ کیلوگرم در هر مترمربع. وزن هر پنل از ضرب مساحت در این عدد به دست میآید.
